最高工作壓力 12.5Bar
產品介紹 采用了以上兩級三段式過濾結構,即第一過濾室和第二過濾室以及中殼形成三段式過濾結構,第一過濾器和第二過濾器形成兩級過濾方式,過濾器中設置有特殊的過濾材料,使得整個壓縮過程可以將空氣中的水、油、鐵銹以及其它雜項徹底的過濾掉,其過濾效率可以達到99.9%。
產品殼體材質 鋁合金、聚氟乙烯
材質 鋁合金
壓降 0.1-0.25Bar
過濾精度 5 um
密封件材質 進口密封NBR
螺紋方式 G螺紋
最高工作溫度 0-60
產品詳情

LK-S系列   壓縮空氣干燥過濾器

特點

1. 100%濾除5微米以上顆粒,99.9%濾除油滴,油霧濃度控制在0.1ppm以下;

2. 無水滴,顯著降低氣壓露點,可達到與冷干機同樣效果;

3. 經過組合單元設計可以擴展達到更高過濾要求;

4. 易于安裝,維修保養過程簡單無需消耗能源,通過專利設計原理達到顯著過濾效果;

    6.單體處理流量最大可達14m3/min


原理




1. 攜帶含有灰塵、油、鐵銹和水分等有害物質的壓縮空氣,進入LUNKER干燥器第一級過濾裝置。

2. 當壓縮空氣通過第一級筒狀網眼過濾時產生聚結效應,大一點的顆粒將被吸附在濾材上,并且水分會凝結成較大的水滴。

3. 進入分離時,壓縮空氣速度減緩,使得顆粒再一次聚集,水霧再次凝結在一個蜂窩狀的聚水器上。

4. 載著雜質顆粒的水沿底部流到排水的裝置,通過自動或電動排水閥將其排出。

5. 壓縮空氣中95%以上的水滴、油滴以及大顆粒已被第一濾芯濾除,經第一級過濾后的壓縮空氣進入了第二級濾芯。

6. 壓縮空氣通過第二級由特殊所制成的纖維過濾網時,會產生數以千計的小旋渦,同時壓縮空氣將被加速數十倍,旋渦中心猶如龍卷風一樣,形成真空狀態,在第一過濾沒有被濾除的水滴再次被氣化、轉換、濾除,同時,小到5微米的顆粒也被第二濾網完全清除

7.經兩級過濾達到無塵、無銹、無油、無水滴的干凈、干燥的壓縮空氣,保障氣動設備的正常運作,延長氣動設備使用壽命。



選型表



連接口徑

NPT

處理流量
m3/min(SCFM)

最大壓力

kg/cm2PSIG

LK-S02-SA

1/4"

1.4(50)

10(150)

LK-S03-SA

3/8"

1.4(50)

10(150)

LK-S04-SA

1/2"

1.4(50)

10(150)

LK-S14-SA

1/2"

2.2(80)

10(150)

LK-S16-SA

3/4"

2.2(80)

10(150)

LK-S25-SA

1"

4.2(150)

10(150)

LK-S40-SA

1-1/2"

7.0(250)

10(150)

LK-S50-SA

2"

14.0(500)

10(150)


注: SA: 表示自動排水器(標配)    E: 表示電子排水器(可選)    S: 表示手動排水器(可選)

例: LK-S02-S1/2"口徑配備手動排水裝置的LK-S02-S型干燥過濾器。


安裝尺寸(單位:mm)


型號

口徑

A

B

C

D

E

F

G

H

I

J

K

LK-S02-SA

1/4"

270

100

65

160

110

45

25

179

19

25.6

100

LK-S03-SA

3/8"

270

100

65

160

110

45

25

179

19

25.6

100

LK-S04-SA

1/2"

270

100

65

160

110

45

25

179

19

25.6

100

LK-S14-SA

1/2"

340

155

82

230

110

45

25

361

23

25.6

120

LK-S16-SA

3/4"

340

155

82

230

110

45

25

361

23

25.6

120

LK-S25-SA

1"

410

234

220

125

71

12

430

20

80

110

150

LK-S40-SA

1-1/2"

480

312

284

140

73

23.6

728

23

119

200

180

LK-S50-SA

2"

575

450

390

210

120

30

825

35

170

200

200

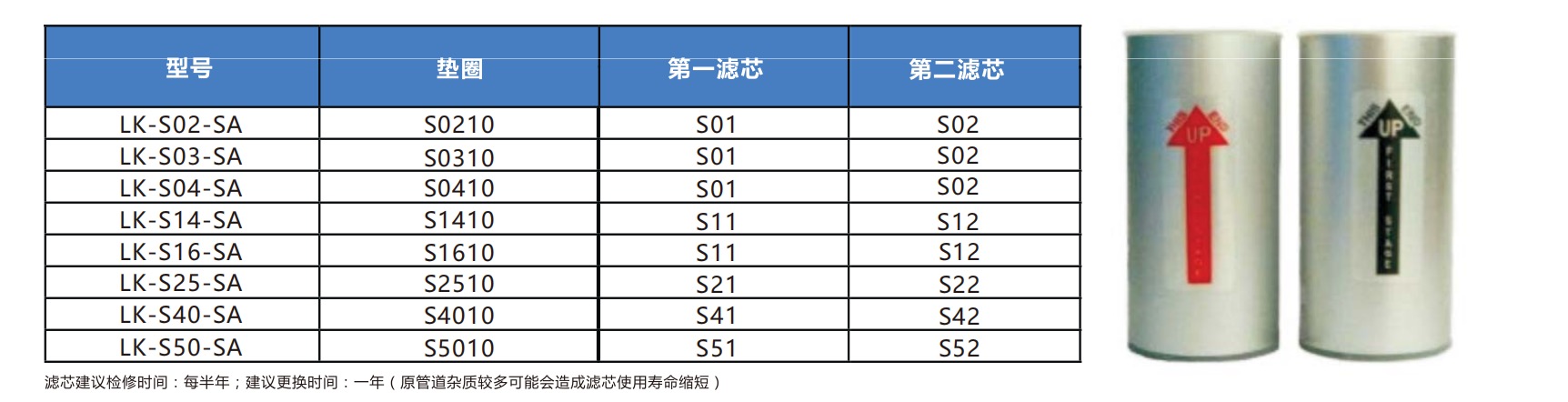

濾型型號
